Zaslal: po červen 24 2019, 17:38 Předmět: Myčka AEG Favorit - elektronická deska EDW 1500 HDR
Dobrý den,
mám myčku AEG Favorit Intensiv AA PNC 91137106000
Na myčce po zapnutí začali blikat všechny diody nad tlačítky pro volbu mycího programu.

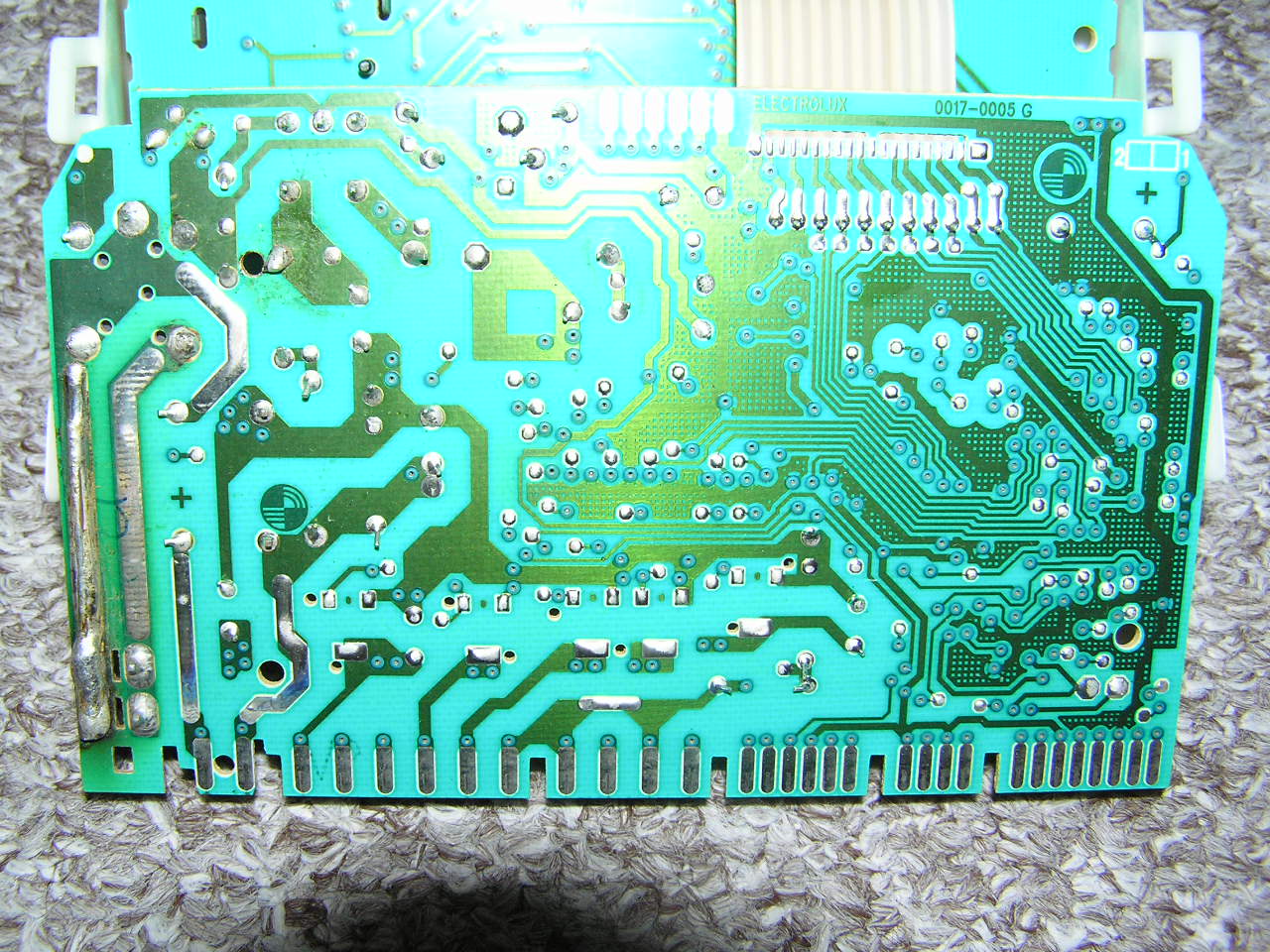

Po vyndání elektronické desky jsem zjistil ,že jsou vyhřáté kontakty u spínacího relé.Foto č.1 Tyto kontakty jsem znovu proletoval ,ale po montáži se myčka chovala stějně .
Provedl jsem výměnu označených kondenzátorů Foto č 2.

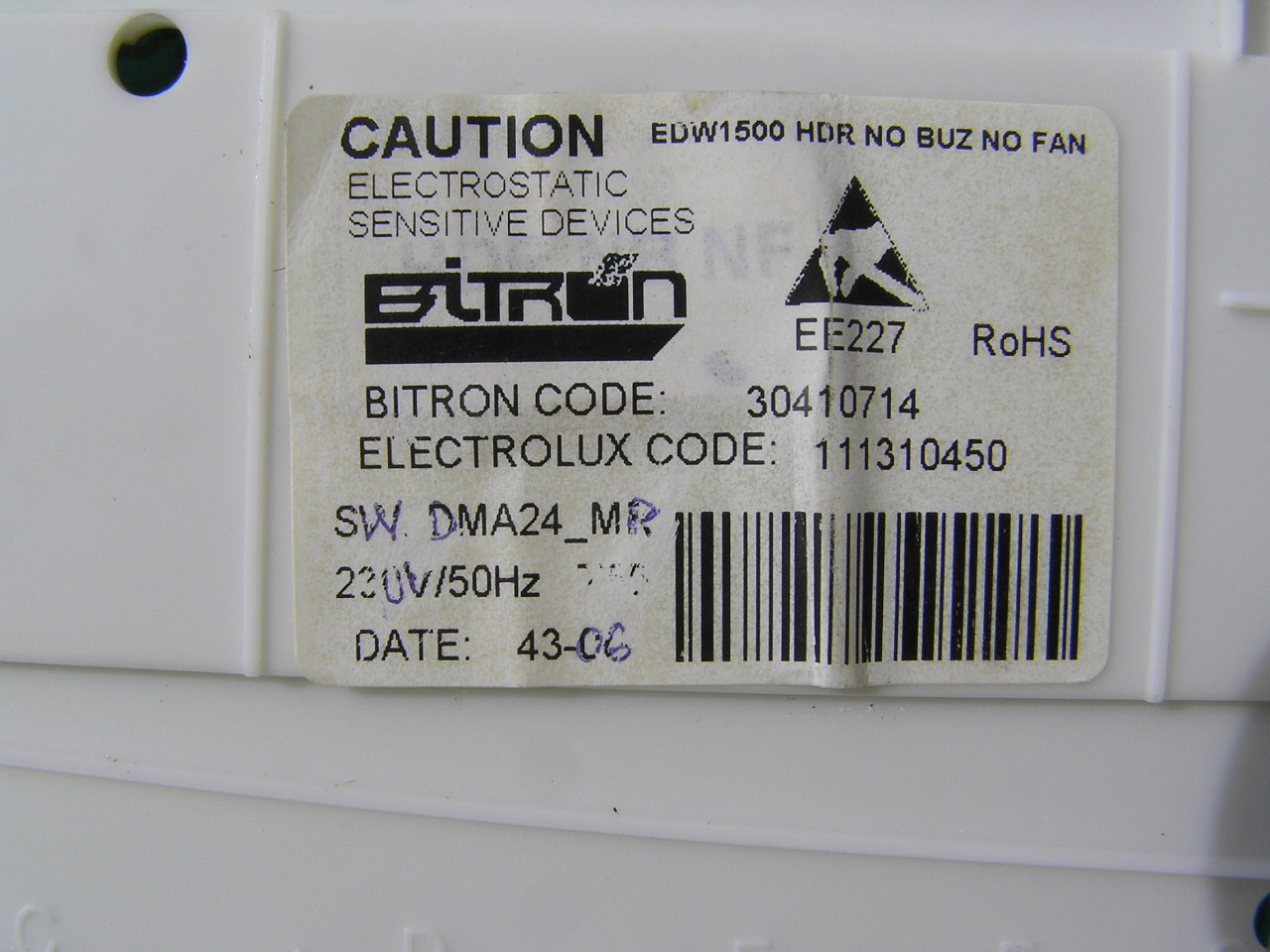

Po výměně 5 ks kondenzátorů už diody neblikají, jde zvolit mycí program a po spuštění se na displaji zobrazí čas trvání programu a myčka vypustí vodu .Bohužel po vypuštění vody nedojde k napouštění vody,ale čas na displeji se odečítá.Prosím o radu ,kde by mohl být ještě na této desce problém.Předtím myčka bez problémů fungovala.Štítek elektroniky : EDW 1500 HDR NO BUZ NO FAN, BITRON CODE: 30410714 , ELECTROLUX CODE:11310450
Bohužel se mi nepodařilo najít elektro schéma této elektroniky.Prosím o radu ,kde by mohl být ještě na této desce problém.Předem moc děkuji za pomoc.Vašek
Založen: Sep 10, 2007 Příspěvky: 5402 Bydliště: Ostrava, Bratislava
Zaslal: po červen 24 2019, 19:38 Předmět:
jen pro info, to rele je od topneho telesa... hodne rado se vypaluje uvnitr. k tve stavajici zavade. zameril bych se na napousteci ventil a jeho rizeni
jen pro info, to rele je od topneho telesa... hodne rado se vypaluje uvnitr. k tve stavajici zavade. zameril bych se na napousteci ventil a jeho rizeni
To relé je tedy jen na topné těleso a tedy nespíná napouštění vody.Co tedy spíná otevření napouštěcího ventilu? Škoda,že není kdispozici elektroschéma této řídící jednotky
Založen: Mar 09, 2007 Příspěvky: 1420 Bydliště: Piešťany okolie
Zaslal: čt červenec 18 2019, 16:07 Předmět:
Keemo si si istý že to relé je na špirálu? Nie je na špirálu náhodou ten triak nad relé a relé prepína napuštanie/ vypuštanie vody a práve ked má v prdeli kontakty tak síce prepína ale nepustí štavu, neviem len sa pýtam.
PS: Tak asi to bude ako píšeš to relé spína silové autokonektory takže špirála, takže vodu asi prepína niečo iné.
Dobrý den,děkuji všem za rady. Na desce už žádná závada nebyla.Stačilo v servisu znovu nahrát požadovaný program a myčka už funguje jak má.Tak to snad někomu pomůže.
Dobrý den,
mám myčku AEG Favorit Intensiv AA PNC 91137106000 a před lety jsem založil toto vlákno.
Tato myčka má Elektonickou desku EDW 1500 HDR , BITRON CODE: 30410489 , ELECTROLUX CODE:111143781. Nahraný program má číslo 111 146 369.Myčka bez problémů fungovala a včerejší mycí program normálně dokončila.Druhý den po zapnutý vypínače se elektronika vůbec nerosvítila.
Elektronickou desku jsem vyndal z myčky a po důkladné prohlídce jsem nenašel nic co by vypadalo podezřele.
Vím na 100%, že závada je v této desce.Rodiče mají stejnou myčku a tak jsem do ní zkusil dát tu špatnou elektroniku a myčka byla mrtvá.Deska z myčky rodičů v mé myčce fungovala a myčka byla OK.
Prosím o radu kde by na této elektronice mohl být problém a na co se mám zaměřit.Předem moc děkuji za pomoc.
Máte pravdu, omlouvám se. Na kondenzátoru nad relátkem je 7,6 V a na těch druhých tmavých je 5,15 V na tom modrém s hodnotou 4,7 uF/ 400 V je napětí 337 V.
Založen: Oct 07, 2012 Příspěvky: 1363 Bydliště: JN89GF
Zaslal: út duben 08 2025, 16:57 Předmět:
To vypadá, že zdroj s TNY není úplně v pořádku. Na primární straně sice je správně 340V (po usměrnění sítě), ale na sekundáru naměřených 7,6V je asi málo, pokud je tam 12V relé...
Naposledy upravil sis2 dne út duben 08 2025, 17:02, celkově upraveno 1 krát.
